造成環(huán)氧制品黃變的因素一般有以下因素：
1.環(huán)氧樹脂與固化劑反應(yīng)過程溫度過高或加熱時(shí)間過長，體系中殘留的金屬催化劑、雜質(zhì)加劇誘使黃變；
2.胺類固化劑中的游離胺與環(huán)氧樹脂聚合，在反應(yīng)過程中局部升溫，加速了黃變；
胺類固化劑在常溫固化時(shí)是不會(huì)引起黃變，但是，當(dāng)我們用二胺或三胺基封端PPGS或PEG的時(shí)候，如果工藝存在一定問題，或者操作稍有疏忽，形成接枝不完全，或游離胺清除不凈，就會(huì)產(chǎn)生游離胺直接與環(huán)氧樹脂聚合。這樣不光會(huì)反應(yīng)聚合不完全，內(nèi)應(yīng)力不易釋放，而且還會(huì)使膠面局部范圍的升溫加劇，直接造成飾品膠黃變加快。而游離胺越多黃變也越嚴(yán)重。
3.胺類促進(jìn)劑、酚類促進(jìn)劑在紫外線照射下、熱氧作用下都會(huì)容易黃變；
前面我們分析了胺類固化劑致黃成因，但是從實(shí)踐中得出來的結(jié)論，壬基酚的泛黃成因一般情況下比其他因素都嚴(yán)重。叔胺類促進(jìn)劑、壬基酚促進(jìn)劑在熱、太陽光或者UV光下會(huì)較快轉(zhuǎn)變成黃色或者紅色，這是由于紫外光能量特別強(qiáng)，紫外線的能量極高，足以破環(huán)壬基酚中的C=C和C=O化學(xué)鍵的鍵能，導(dǎo)致壬基酚嚴(yán)重分解，表象就是變黃。再加上壬基酚的殘留也是產(chǎn)品變色的一個(gè)重要因素。烷基酚轉(zhuǎn)換得好、完全、黃變情況就好一點(diǎn)，轉(zhuǎn)換得差黃變情況就嚴(yán)重得多。
4.芳香族環(huán)氧樹脂的雙酚A結(jié)構(gòu)容易氧化，產(chǎn)生羰基從而生成黃變基團(tuán)。
芳香族環(huán)氧樹脂雙酚A結(jié)構(gòu)易氧化產(chǎn)生羰基化合物，大多數(shù)情況下羰基化合物都是帶有顏色的。
如何抑制環(huán)氧樹脂的黃變？
一、采用比較好的固化劑，促進(jìn)劑，活性稀釋劑及環(huán)氧樹脂，盡量不采用脂肪胺等易黃變品種的固化劑
二、添加必需的抗黃變助劑來推遲產(chǎn)品的黃變時(shí)間，提高產(chǎn)品的耐候性。

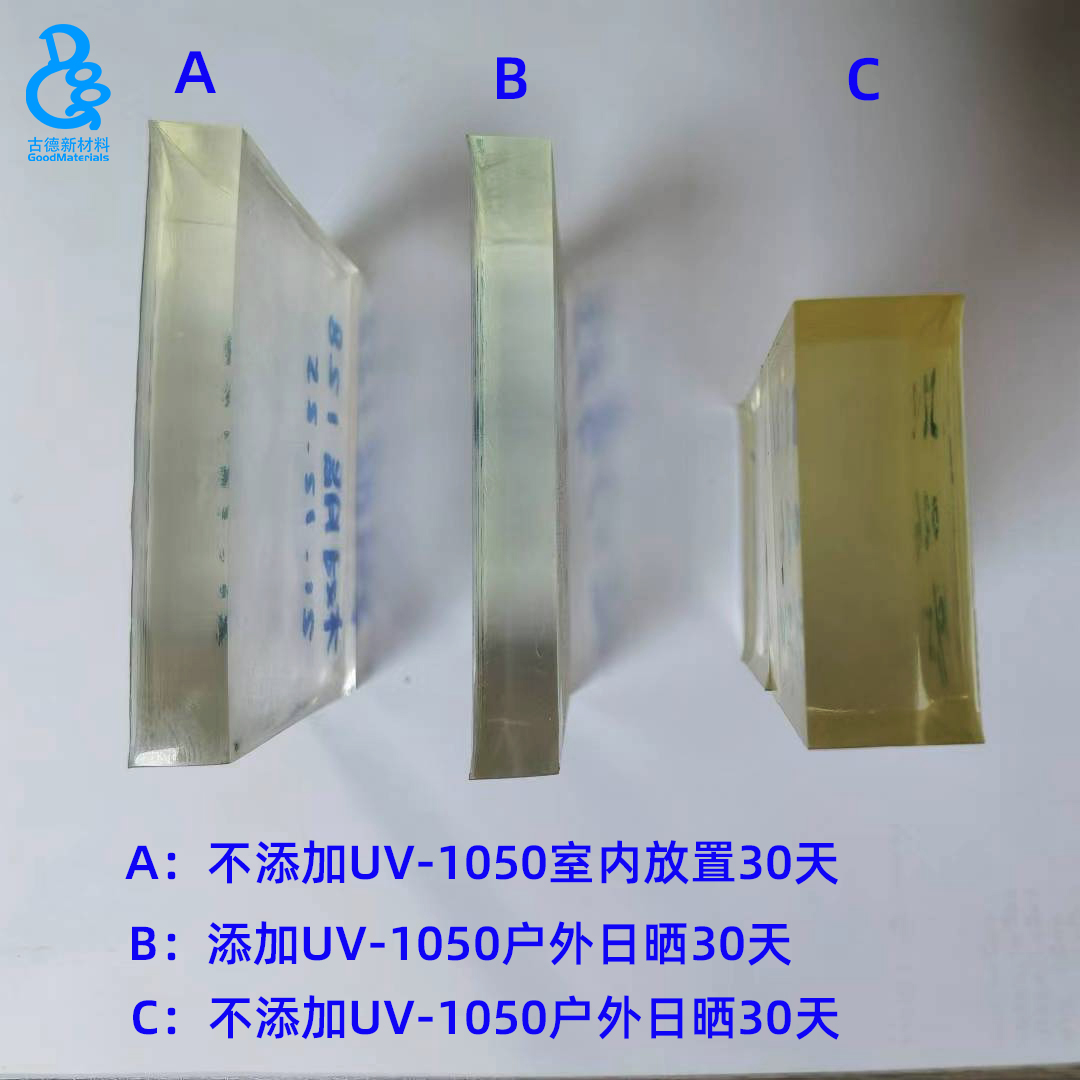

抗黃變劑UV-1050是一款新型的高效抗黃變劑，主要應(yīng)用于環(huán)氧體系。如：LED封裝膠、水晶滴膠、環(huán)氧灌封膠、真瓷膠等環(huán)氧制品。
UV-1050能使制品保持其透明度并抑制黃變的發(fā)生，同時(shí)它對(duì)紫外線有一定的吸收能力，可提高制品的光穩(wěn)定性以及高溫?zé)岱€(wěn)定性。
參數(shù)：
外觀：淡黃色透明液體
有效成份：≥99%
溶解度：能溶于甲苯、甲醇、脂類（與環(huán)氧樹脂及其固化劑有良好的相容性）
相對(duì)密度：0.97-1.10
參考用量：0.3-1%
包裝：
25公斤桶
